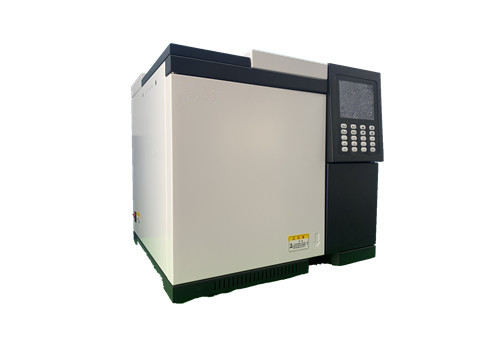

氣相色譜儀由幾個主要部分組成：
機箱：有支撐部件的作用，
柱溫箱：對色譜柱加溫用。

氣路部分：提供色譜儀器各個部件所需要的氣體，進樣裝置，為進樣品準備的部件，檢測器，起到樣品檢測的檢測作用，電路部分提供溫度控制和檢測器信號放大及輸出控制。
熱導檢測器的工作原理:熱導檢測器是用熱電阻式傳感器組成的一種檢測裝置，是基于氣體熱傳導原理和熱電阻效應。
檢測器的熱電阻是采用錸鎢絲材料制成的熱導元件。并裝在金屬(不銹鋼或黃銅)熱導池池體的氣室中，在電路上聯接成典型惠斯頓電橋電路。
當熱導池氣室中流經的載氣成份和流量穩定，熱導池池體溫度恒定，流經鎢錸絲熱電阻的電流恒定時，熱電阻上產生的熱能與通過載氣熱傳導到池體等因素所失散的熱能相平衡，由鎢錸絲熱電阻組成的電橋電路就處于平衡狀態。
