適用范圍：

煤層氣、礦井氣體、采空區氣體、密閉區氣體

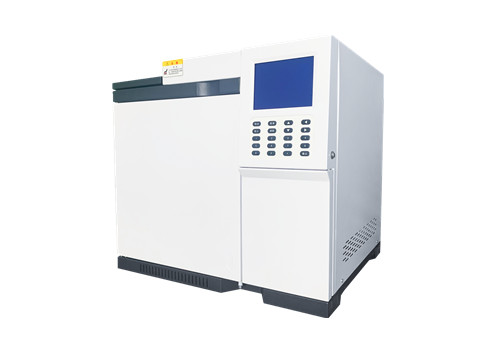

礦井氣體分析儀簡介：

礦井氣分析儀儀器專用于煤礦井下氣體分析，火災預報，瓦斯爆炸危險判別。其中包括預測、預報和熄滅程度啟封指標的分析。利用熱導檢測器、雙氫焰檢測器、甲烷轉化爐、十通閥進樣裝置、專用不銹鋼填充柱，一次進樣完成對礦井瓦斯氣體 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的常量及微量組份分析。

執行標準:

• AQ/T1019-2006煤層自然發火標志氣體色譜分析及指標優選方法
• AQ/T1008-2007礦山救護規程

性能特點：

1.  以新一代高性能、高穩定性GC-8960氣相色譜儀為基礎，運行可靠穩定。
2. 微機自動控制十通閥進樣裝置。
3. 采用三根不銹鋼色譜填充柱，有效防止色譜柱交叉污染，確保整套儀器長期不間斷工作。
4. 采用三檢測器流程：熱導檢測器、氫火焰檢測器、及加裝轉化爐。根據甲烷含量的多少可自動改變氫火焰檢測器靈敏度，避免甲烷含量高掩蓋甲烷后的微量組分。
5. 分析速度快：4-8分鐘內，一次進樣完成對礦井瓦斯爆炸氣體常量 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的分析。
6. 可配備電子捕獲檢測器測定示蹤氣體SF6,火焰光度檢測器測定H2S、SO2等氣體。
7. 配有4/8升鋁瓶裝多組份標準混合氣體。
8. 雙通道色譜工作站，支持Windows XP操作系統，色譜分析譜圖儲存、數據處理、報告打印隨心所欲。
9. 可配套礦井氣分析專用色譜工作站，對雙通道產品，可將A、B兩個通道的譜圖嫁接到一張譜圖中，故僅對一張譜圖進行處理和計算即可。可設置各種氣體濃度和烷烯比的報警值，并可自動對進入瓦斯爆炸三角形的甲烷和氧氣濃度進行報警。自動進樣和手工進樣的結果都可存入數據庫。在數據庫中可按時間或取樣地點打印（或查詢）歷史數據或趨勢圖，并可顯示瓦斯爆炸三角形與歷史數據之間的距離。
10. 可實現在線自動分析，通過敷設管道儀器可按周期自動取樣，不間歇的對工藝樣品氣進行監測自動標定，無須人工校驗。管道的探頭未敷設到的地方，可采用人工采樣檢測，靈活可靠。

礦井氣體分析儀技術指標：

1、礦井氣分析儀氫火焰離子化檢測器(FID)：
圓筒型收集極結構設計，石英噴嘴，響應極高
檢測限：≤8×10-12g／s(正十六烷/異辛烷)
基線噪聲：≤2×10-13A
基線漂移：≤2×10-12A/30min
線性：≥106
穩定時間：十分鐘
2、礦井氣分析儀熱導檢測器(TCD)：
采用半擴散式結構
電源采用恒流控制方式
靈敏度：≥3000mV·ml／mg，高靈敏度≥8000mV·ml／mg
基線噪聲：≤10μV。
基線漂移：≤100μV/30min。
線性：≧104
3、礦井氣分析儀大屏幕LCD液晶顯示：
清晰顯示各路溫度的設定值，實測值和保護值
實時顯示儀器狀態
觸摸式鍵盤，菜單式操作
4、礦井氣分析儀溫控指標：
柱  箱：室溫上5℃~399℃     精度±0.1℃
進樣器：室溫上5℃~399℃     精度±0.1℃
檢測器：室溫上5℃~399℃     精度±0.1℃
轉化爐：室溫上5℃~399℃     精度±0.1℃
5.礦井氣分析儀最小檢測濃度：
CO、CO2≤1ppm
O2、N2≤0.1%
CH4、C2H6、C2H4、C2H2≤0.1ppm
6.定量重復性RSD≤3%
7.礦井氣分析儀定性重復性RSD≤1%

礦井氣體分析儀配置：
